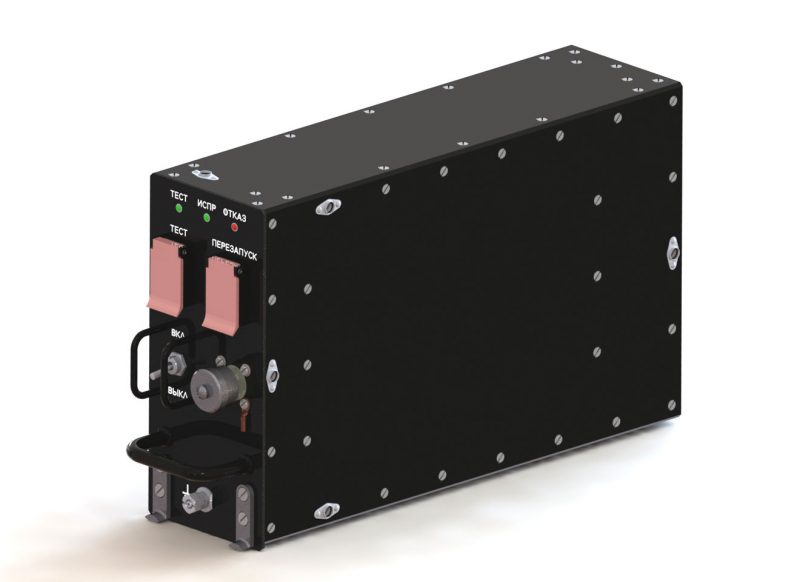

Блок управления и контроля системы нейтрального газа (БУК-СНГ) предназначен для управления бортовой системы нейтрального газа для наддува топливных баков.
БУК-СНГ реализует следующие функции:
- наддув топливных баков нейтральным газом и поддержания в них в течение полёта избыточного давления;
- подача электропитания на смежные с БУК-СНГ компоненты;
- прием и обработка сигналов от смежных агрегатов и датчиков системы нейтрального газа (СНГ) самолета;
- управления агрегатами СНГ в автоматическом режиме, согласно заложенному алгоритму работы;
- встроенный контроль состояния СНГ, в том числе диагностика отказов элементов СНГ до уровня датчиков и исполнительных устройств;
- широкий набор интерфейсов для обмена.
| Наименование параметра, размерность | Значение |
|---|---|
| Номинальное напряжения питания, В | 27 |
| Количество каналов ввода-вывода: – вход/ аналоговый, напряжение 0..+8 В – вход датчика температуры – вход/ сигнал «27В/обрыв» – выход/ сигнал «27В/обрыв» для питания датчиков – вход/аналоговый, напряжение минус 8…+8 В |
8 4 16 8 1 |
| Потребляемая мощность, Вт, не более: – без подключенных устройств – с учетом подключенных устройств |
60 300 |
| Габаритные размеры (без рамы монтажной) (ШхГхВ), мм, не более |
356 х 194 х 94 |
| Масса, кг, не более | 4 |
